Stavba 3D tiskárny
Všechny dodané pastové díly začistíme (pokud už nejsou), a díry pro šrouby M6 pročistíme vrtákem ø6 . Tam kde budou závity M3 tak pouze vyřízneme závit M3. Všechny matky s límcem M6, které se dají do rámu, zabrousíme na požadovanou výšku.Díry pro ložiska LMUU pročistíme výstružníkem a vložíme ložiska.

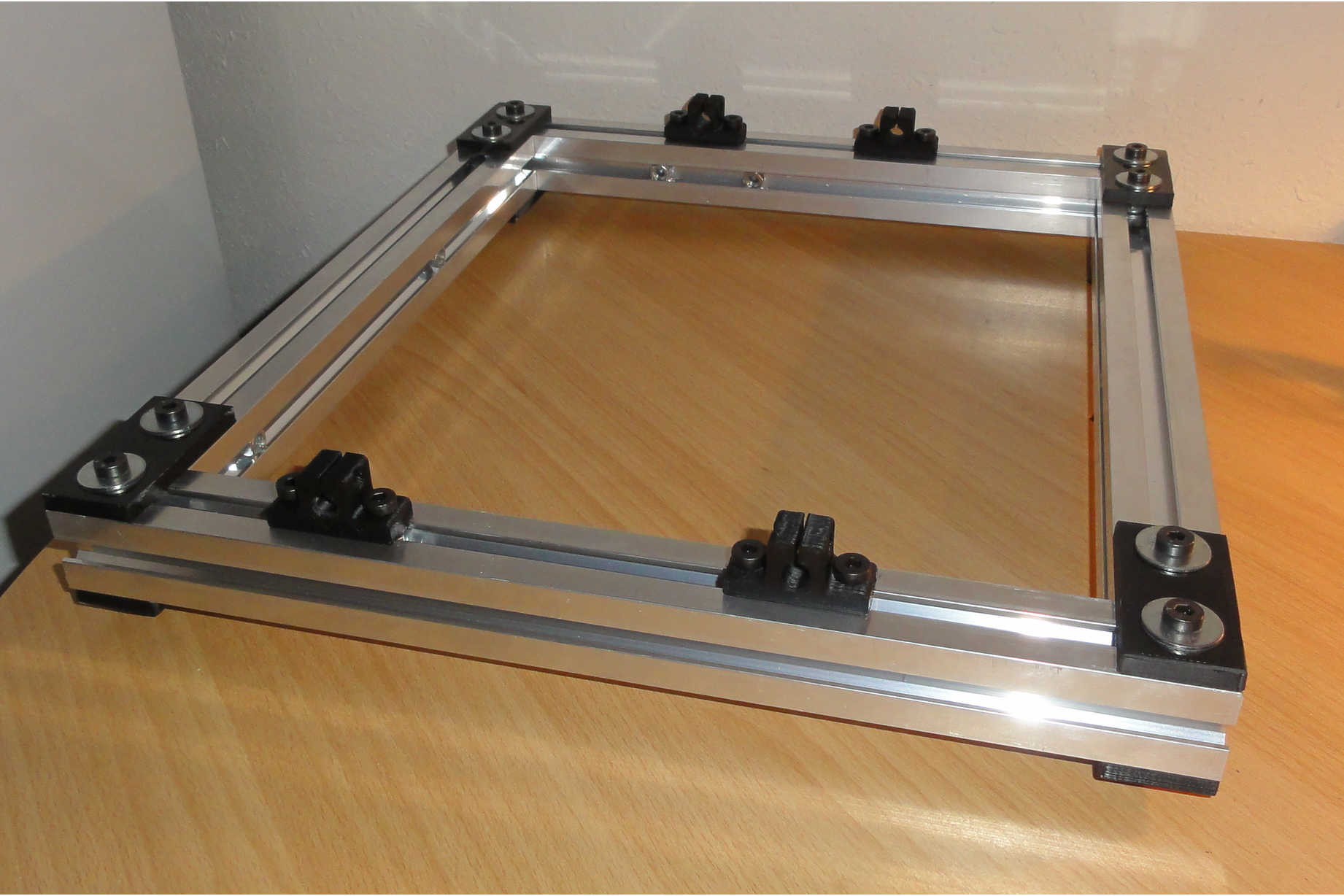

Dáme do rámu požadovaný počet matek s límcem M6 a sestavíme základní rám.
Namontujeme nožičky zakoupené v běžném obchodě např. (Baumax)

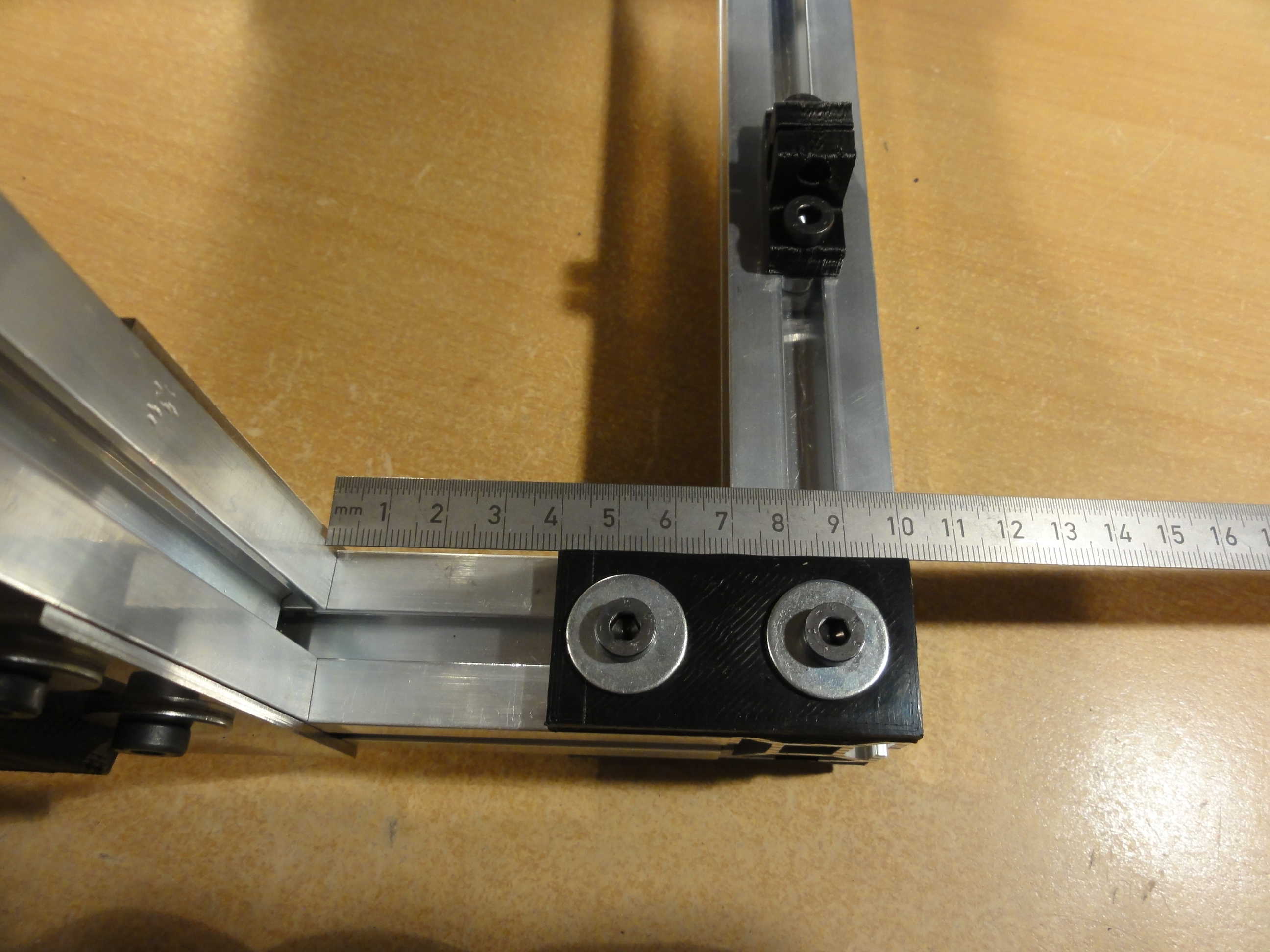

Namontujeme stojny 100mm od zadní hrany.

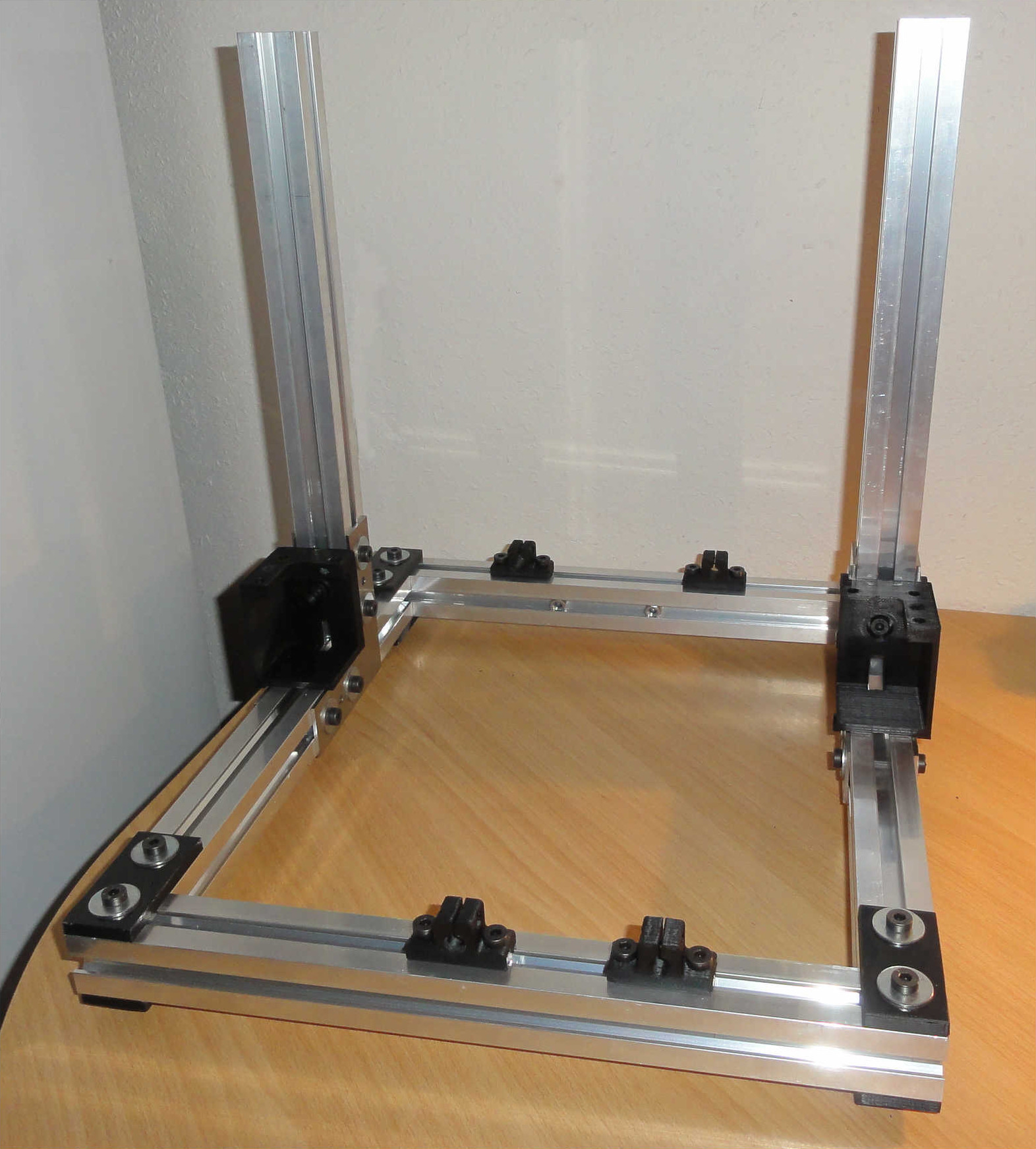

Přimontujeme držáky motorů osy Z.

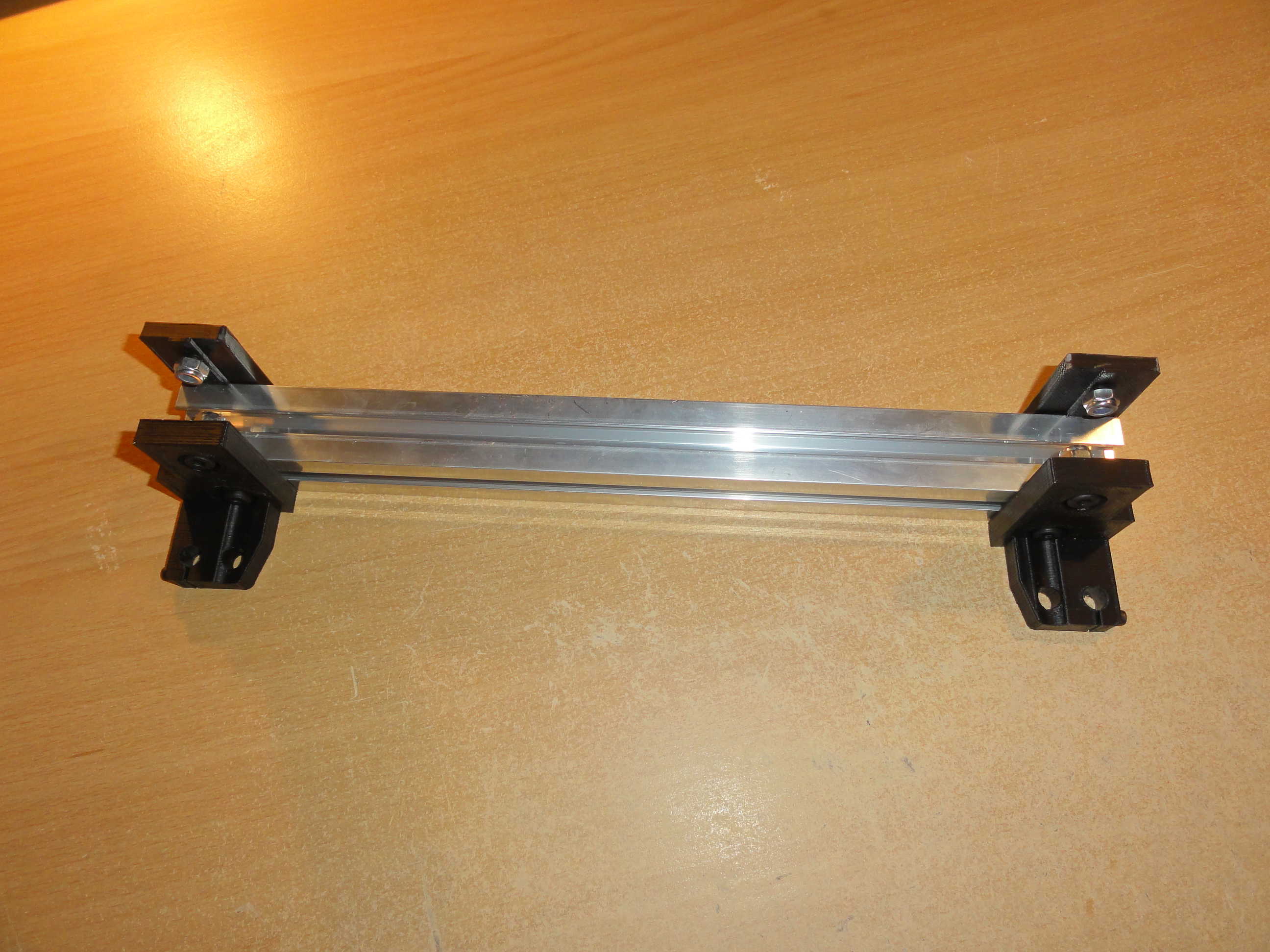

Sestavíme horní hrazdu a nasadíme na stojny. Vše dáme na správné rozměry a úhly.

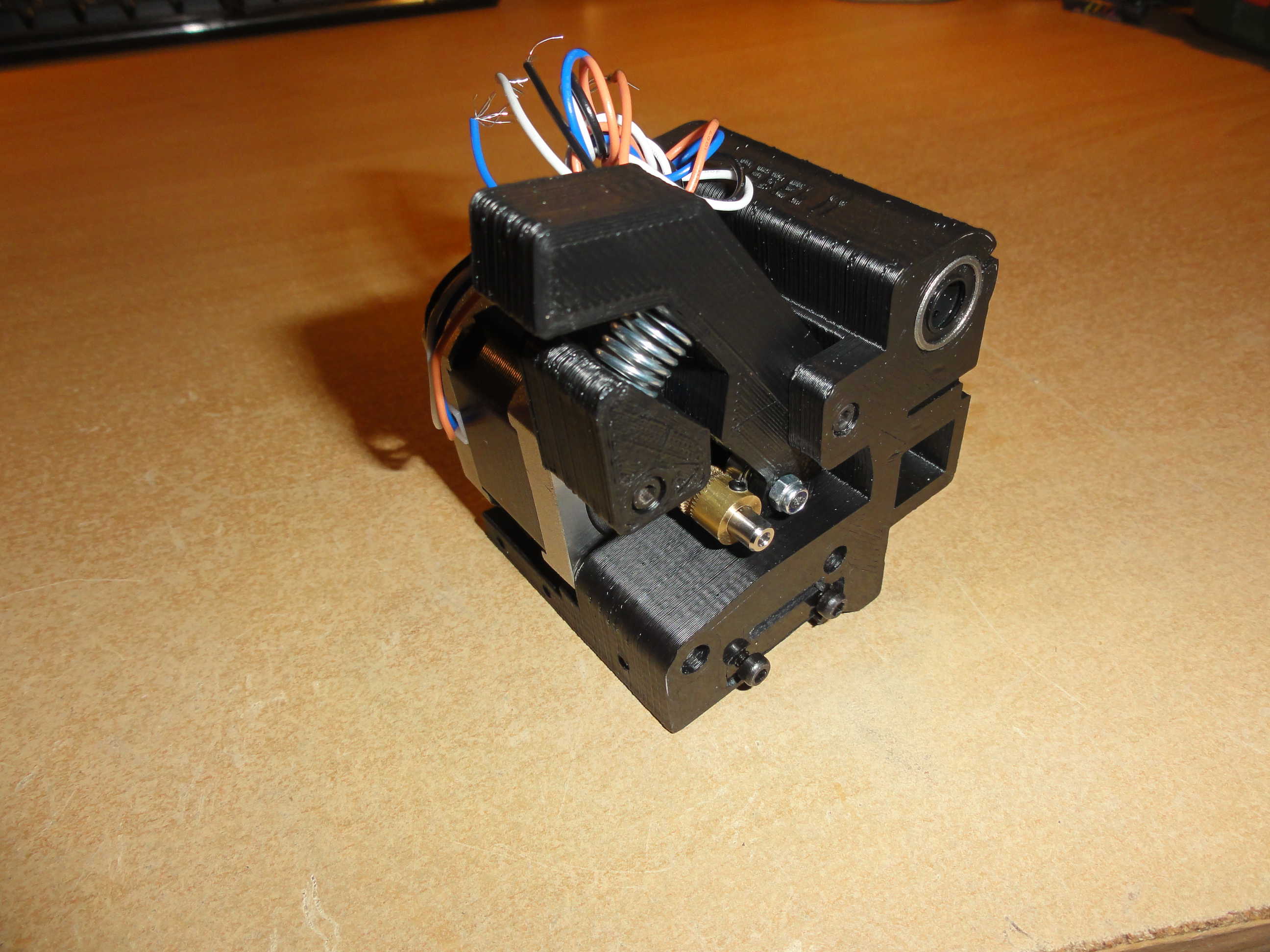

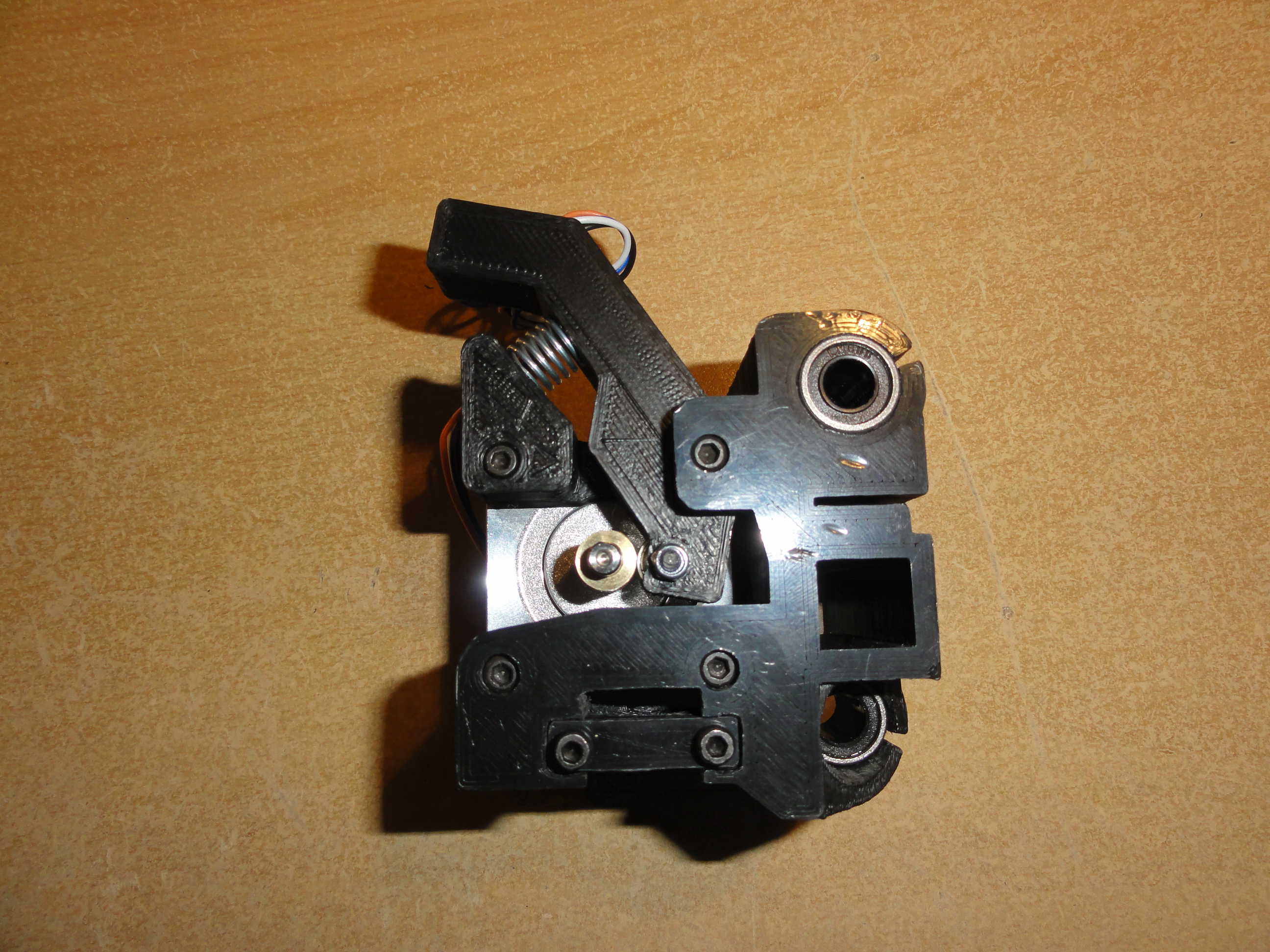

Sestavíme pojezd extruderu.
Sestavíme pojez X.

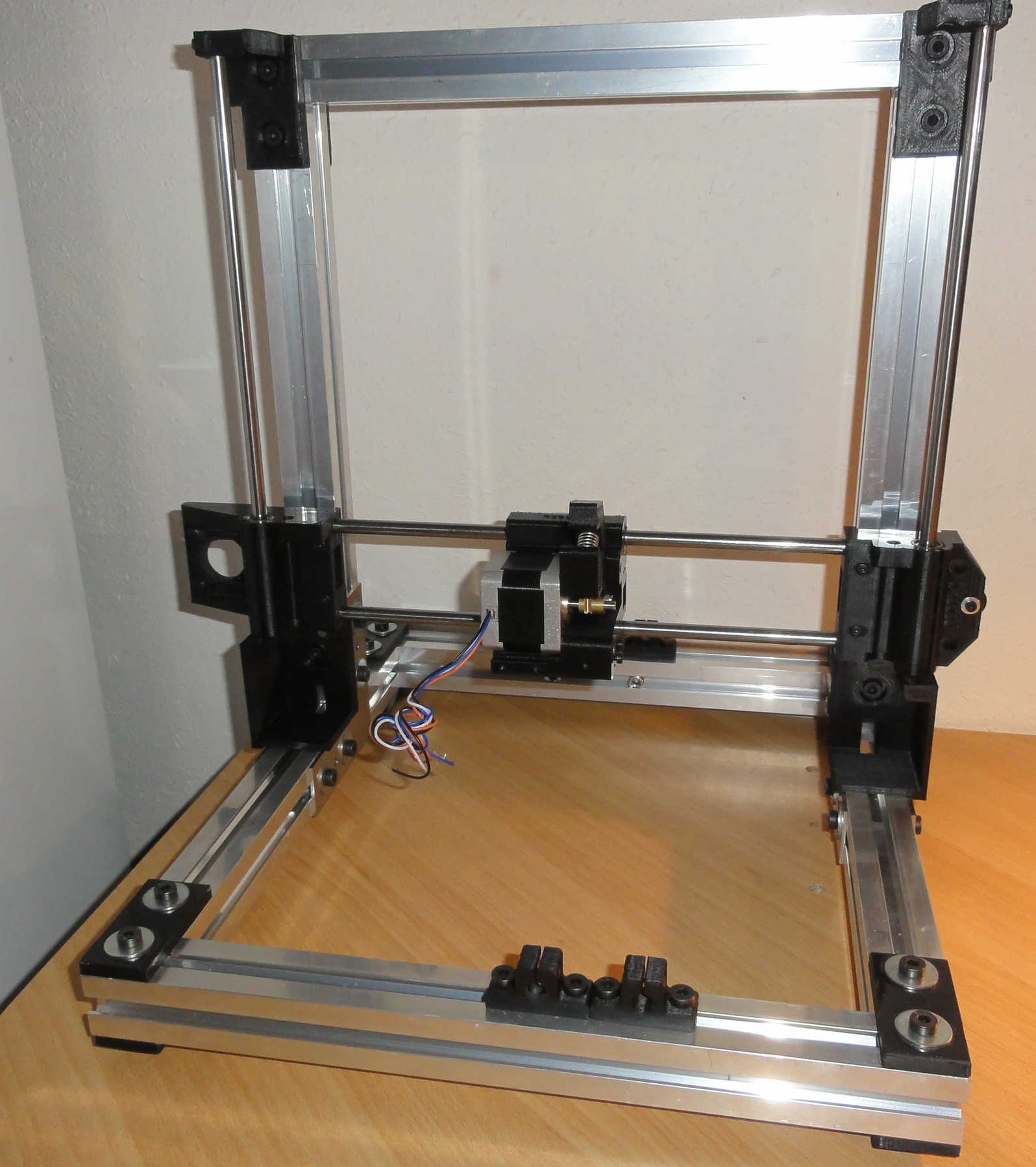

Nasadíme pojezd X a přimontujeme horní hrazdu.

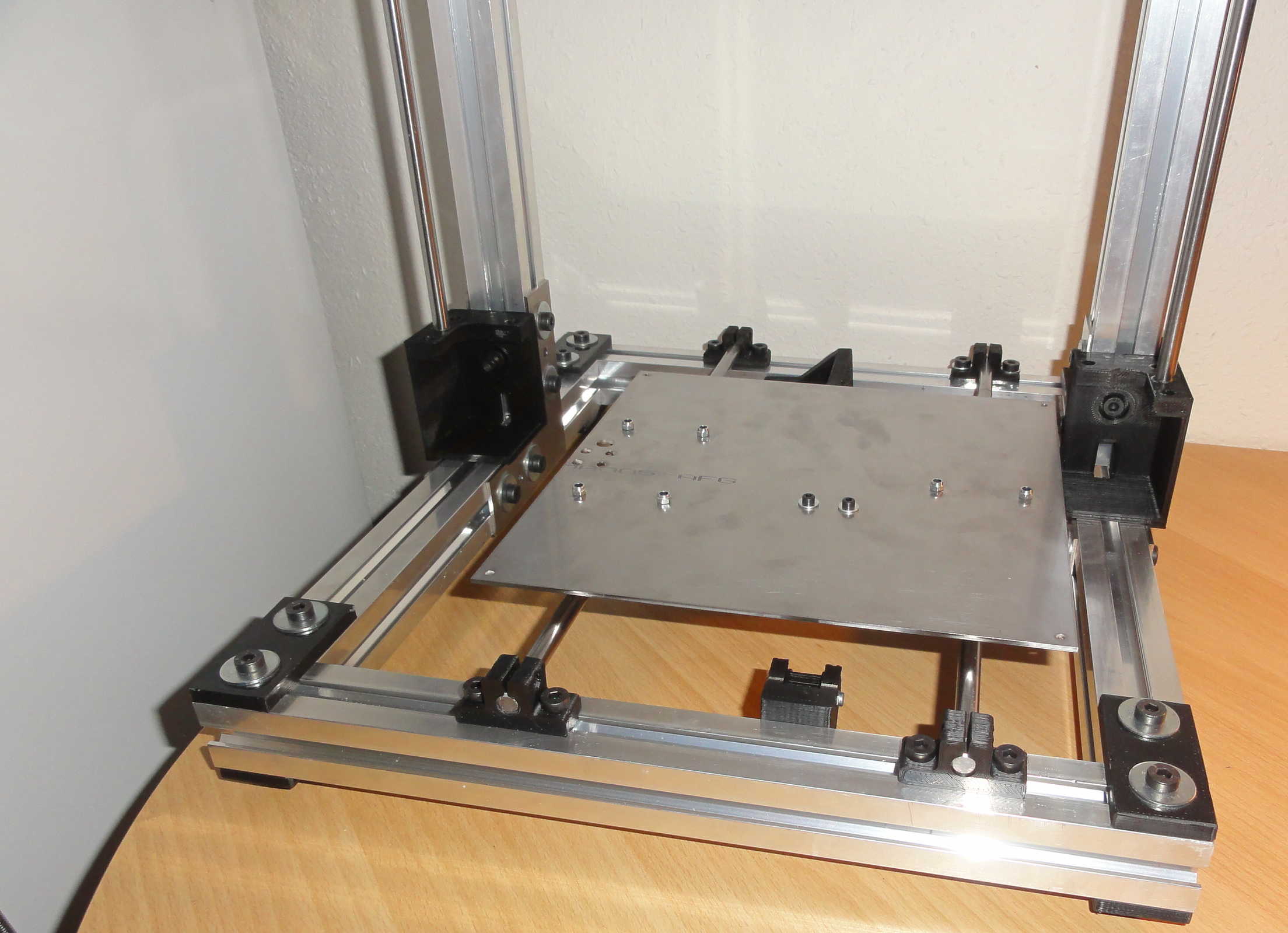

Tak, teď se pustíme do stolku.....
Použil jsem výpalek nerez 2,5mm
Od kraje naměříme 55mm a mezi sebou 110mm.

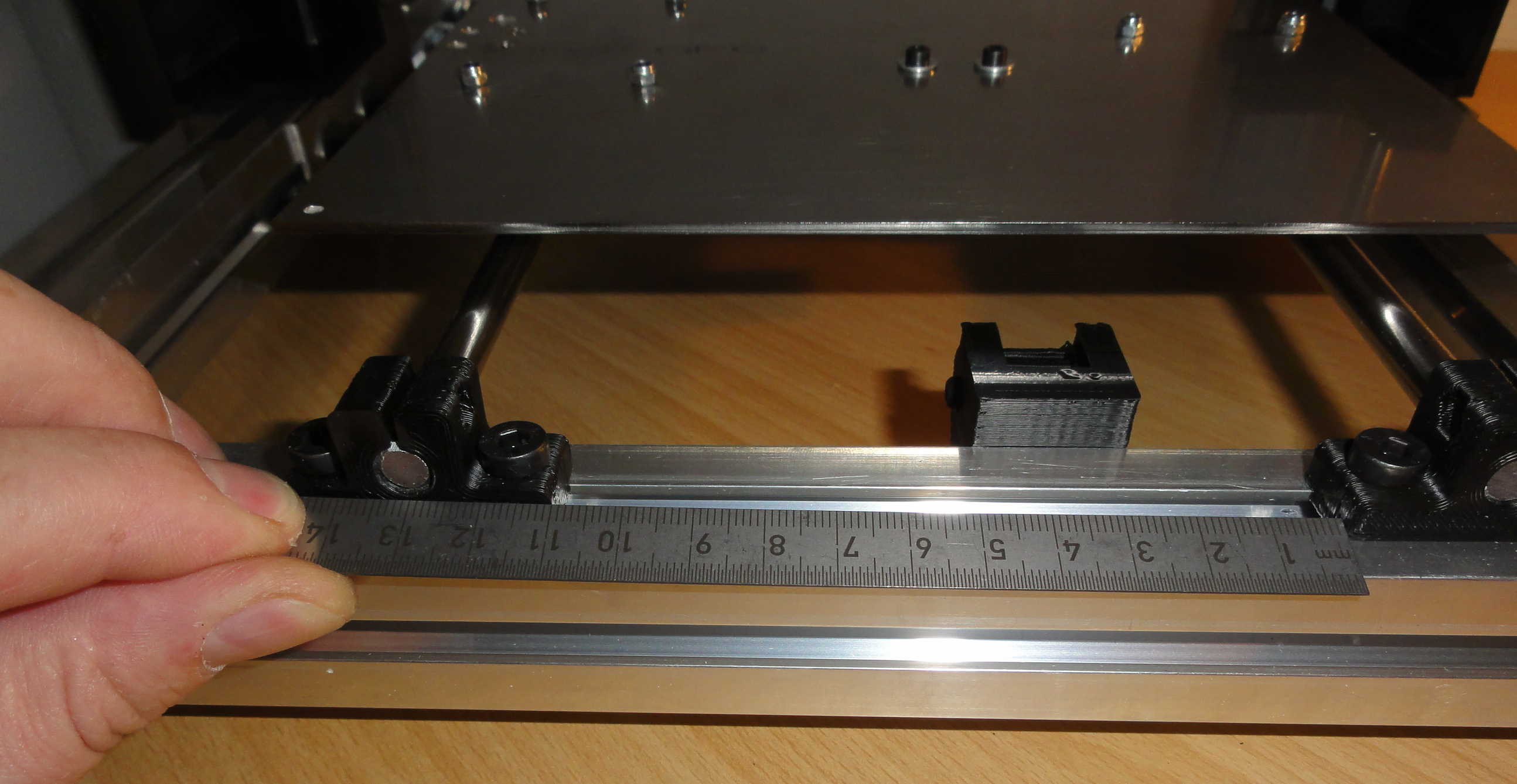

Kontrolní rozměr od hrany kombistojny je 40mm
Držák motoru Y dáme 110mm od vnitřní strany. Tento rozměr je pouze
orientační. Přesné doladění rozměru provedeme po nasazení řemene.
Osadíme elektro a hurá do drátování. Aha nemám tam HotBet asi jsem
ho tam nedal z bezpečnostních důvodů. :-)
Přimontujeme závitové tyče a řemeny pojezdů.
Vydrátujeme vyhřívání HotEndu a čidlo teploty.
Endstop osy X
Inmoov

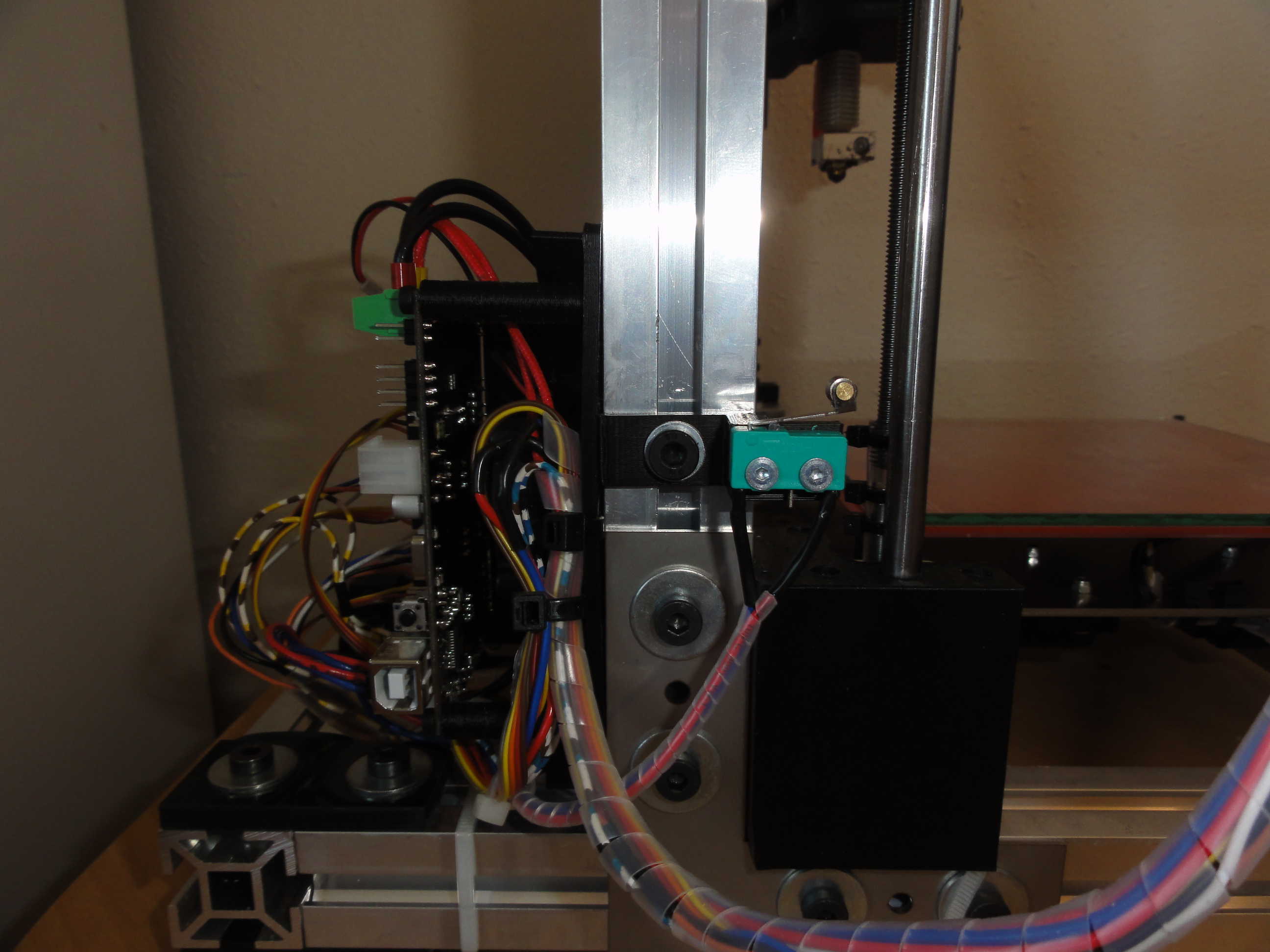

Endstop Z
Endstop Y
HotBet - Na přilepení čidla teploty je dobré zakoupit červený silikon pro 300°C teploty. Já jsem použil černý, protože můj "Mechoš" (Automechanik)
jiný neměl. Touto cestou bych mu chtěl poděkovat, že si urval od huby
a tu kapku mi věnoval. :-) Díky Mojmíre

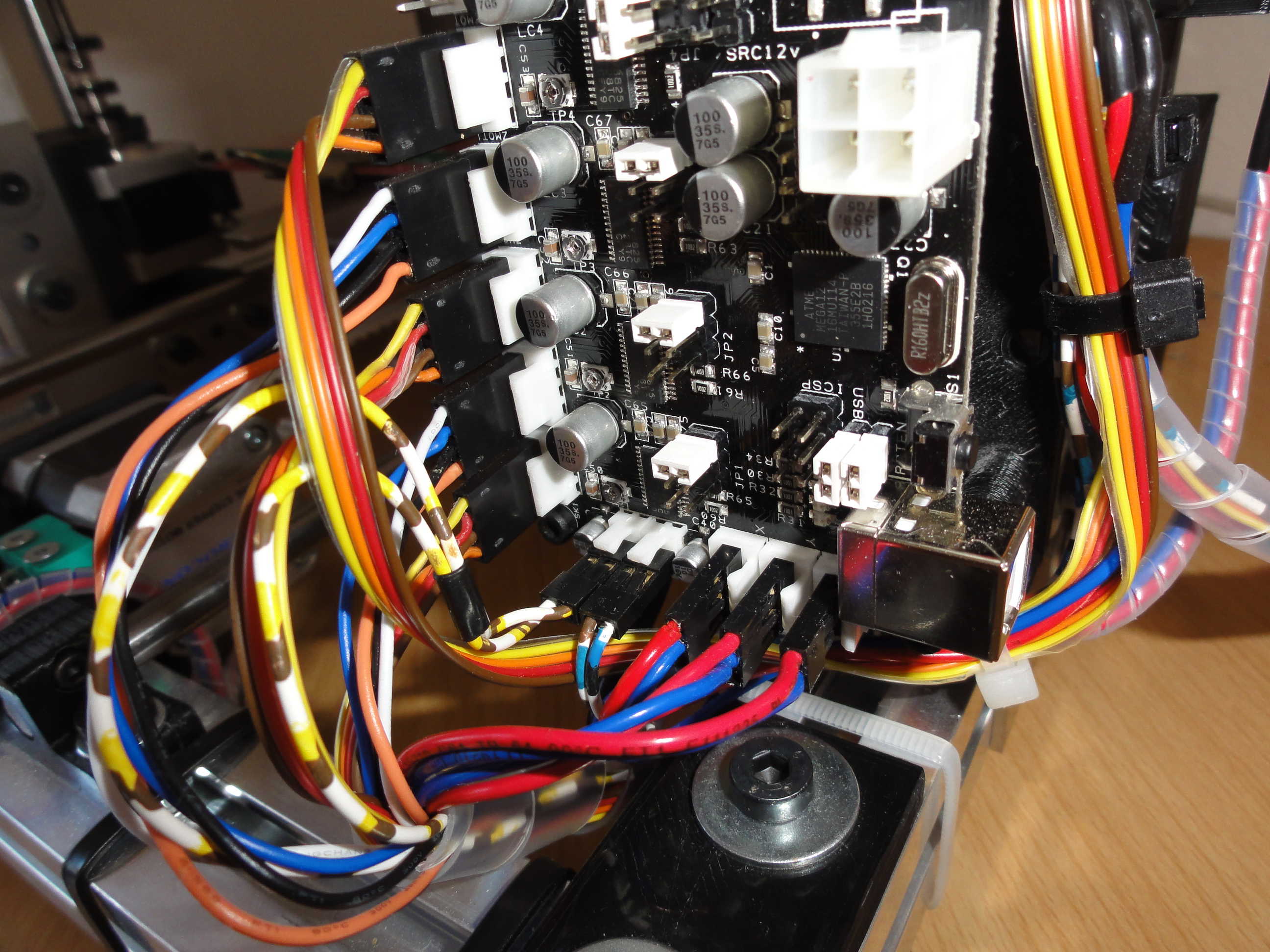

Minitronic v 1.0
Tak, a máte postavenou 3D tiskárnu. Ale tím to teprv začíná.....
Pokračovat budeme na stránkách tisku. Asi někde tady.
